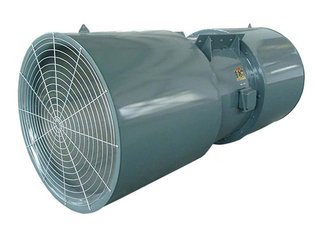

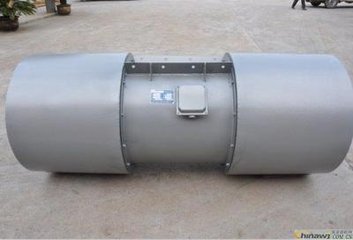

  • SDS隧道射流风机
      028-65868843
      13551232193
      产品概述、特点
      维护保养
      产品的性能选择和型号说明
      射流风机的用途
          1、SDS隧道射流风机是专为公路、铁路隧道纵向通风换气系统,并在紧急状态下进行烟雾控制而设计的动力机械换气设备。同时亦可用于类似隧道、辅助隧道工程场合的通风换气,适用于海拔高度3500m工作运行要求。射流风机工作条件可在-25~50℃环境下连续工作运行,隧道内发生火灾时,可允许在250℃下短时间运行(不超过1h)。
      结构特点
      SDS系列高效低噪声隧道射流通风机由三段组成:进气段(集风器、防护网);风机段(机壳部、叶轮(动叶)部、电动机);出气扩散器段。
          1)叶轮部:由叶片和轮毂,其中轮毂采用ZG230~450铸钢加工而成,叶片采用ZL104铝硅合金精密铸造经加工而成,可调机翼型叶片,叶片根部和尾部,在设计、工艺、铸造、加工均作了足够的加强,其安装角度根据不同性能参数要求可调节,调节方式为停机后,叶轮处于静止状态,逐个调节叶片。叶轮经过严格的静、动平衡校正,超转速试验运转平稳可靠。
         2)机壳部:由普通钢板焊接而成,内筒上配置交焊接静止后导流叶片,并经消除焊接应力处理。
      3)消声器:根据该系列风机声音频谱特性,采用镀锌钢板、穿孔板、吸声材料、卷流板、导流器而设计,并有效地控制了气流流动动力噪声和辐射声。
         4)电动机:经特殊设计制造,适用于海拔高度3500m工作运行要求,其工作电压380V,频率50Hz,绝缘等级F级,防护等级IP54。轴承采用SKF瑞典进口轴承,能承受双向载荷,可长期连续运行工作,无需维护。

      双向射流风机安装

      1安装前应详细检查通风机是否因包装运输损坏变形,如有损坏变形,待修理后,方可进行安装。
      2安装时要注意检查各连接部分有无松动,叶片与风筒间隙应均匀,不得刮碰。
      3连接出风口的管道重量不应由风机的风筒承受,安装时应另加支撑。
      4在通风机进风口端必须装集风器,希望装置防护铁丝网。
      5风机底座必须与地基平面自然接合,不得敲打底座强制连接,以防底座变形,安装时应校正机座,加垫铁片,基本保持水平位置,然后拧紧地脚螺栓。
      6安装完毕后,必须先进行试验,特运转正常后,方可正式使用。
      双向射流风机维修
      1流过通风机的空气必须清洁干燥,不得混有杂质和过多的水蒸气。
      2在长期闲置重新使用时必须检查各连接部分是否牢固可靠,转动是否灵活,并经试转后方可正式使用。
      3经常注意风机运转中有无异常声音,振动是否加大,发现不正常情况时,应及时进行检修。
